W-Star 8portový napája. panel PoE s ochranou proti prepätiu 60V

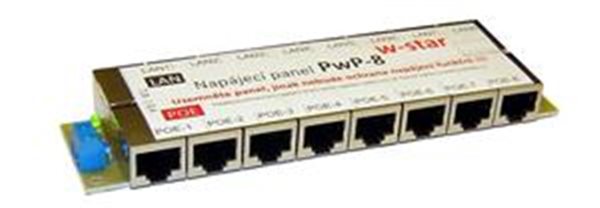

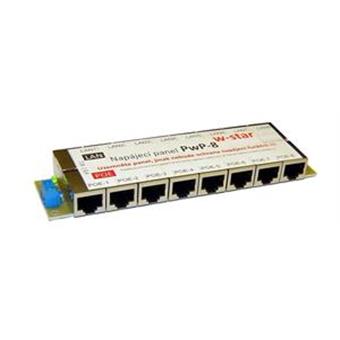

8 portový napájací panel s ochranou proti prepätiu 60V, bez zdroja. Power poe panel, 8 portový napájací panel s kvalitnou zemniace plochou a
chránenými napájacími vodičmi.

Do RJ45 konektorov na jednej strane sa pripájajú dátové káble bez napájania, na opačnú stranu sa pripájajú zariadenia využívajúce napájanie po ethernetovom kábli.
Na napájanie sa využívajú dva nepoužité páry ethernetového kábla. Napájanie je privedené z externého zdroja na skrutkovacie svorky.

Napájacie pary, zvyčajne: 4,5 (kladný pól) / 7,8 (záporný pól), konkrétne zapojenie si zvolí užívateľ sám pri montáži. Linky - pary 4 a 5 sú medzi sebou spojené a tiež

7 a 8 sú medzi sebou spojené. Panel nemožno použiť pre 1G sieť. Power panel je doplnený sadou kondenzátorov pre lepšiu a kvalitnejšiu filtráciu a pre vyššiu stabilitu

napájacieho napätia.

rozhranie:

8x RJ45 konektor pre pripojenie do LAN (Data)

8x RJ45 konektor pre zlúčený výstup (Data + Napájanie)

1x 2pin skrutkovacie pre pripojenie napájania

4x 3mm diera pre pripevnenie uzemňovacieho vodiča (vodič nie je súčasťou dodávky)

ľad indikácia napájania (funguje iba v prípade, že na vodičoch 4,5 je plus)

Panel nemožno použiť pre 1G sieť.

Limity:

Max napájanie napätie ss 56V, striedavé 42V

uzemnenie:

Všeobecným problémom je poškodenie zariadenia prepätím na ethernetovom porte.

Náš power panel bol navrhnutý a vyrobený v Českej republike na základe našich dlhoročných skúseností s prevádzkou wifi zariadení. Preto je panel vybavený kvalitnou zemniaci plochou rozliatu po spodnej časti tlačeného spoja a vyvedenú do zemniacich bodov. Ak pripojíte zemniaci vodič k power panelu do zemniaceho bodu, budete mať priamo uzemnené tienenie UTP káblu a konektory. Odporúčame pre vonkajšiu inštaláciu používať tienený UTP kabel, pre vnútorné inštalácie stačí netienený, tým dôjde aj k oddeleniu uzemnenie aktívnych prvkov od zariadení, ktoré sú inštalované vo vonkajšom prostredí.

Ochrana proti prepätiu:

Napájacie - NEOBMEDZUJÚCE DÁTOVÉ - vodiče sú chránené proti prepätiu polovodičovými elektronickými súčiastkami. Je to z dôvodu ich rýchlejšie odozvy na prípadné prepätie
než prevažne používané plynové bleskoistky.

V prípade, že je panel pod napätím stav indikuje svojím svitom LED dióda. Pokiaľ dióda nesvieti, je problém pravdepodobne v napájaní. Farebné varianty LED diód na požiadanie sú možné - červená, zelená, modrá, biela, žltá - príplatok za konkrétnu farbu (pokiaľ nie je skladom) je 30 kč / ks!

Ochrana je vyrábaná v dvoch prevedeniach

A) - 30V - PWP-8-30 - vhodné pre použitie s pasívne napájací technológiou s napätím do cca 25V.

B) - 60V - PWP-8-60 - vhodné pre zariadenia používajúce 48V napájací technológiu (max 56V)

Prosím, skontrolujte pri objednaní, ktorú verziu ste si objednali, líšia sa označením v kóde !!!

Zvyškové napätie pri testovaní rázovou vlnou 2000VA 8 / 20us dosahuje hodnoty nižšie ako 150V.

POZOR, ak pripojíte na 30V verziu napájanie vyššie ako cca 25V dôjde k trvalému a nevratnému poškodeniu elektronických súčiastok a ochrana (a pravdepodobne i panel) nebude funkčná.

Každá doska má kusovú skúšku, to znamená, že všetky jej funkcie boli otestované pri výrobe v SR.

POZOR, TOTO NIE JE PREPÄŤOVÁ OCHRANA, AK CHCETE Plnohodnotná ochrana proti prepätiu, POUŽITE láskavý sústavy zariadenia podľa normy !!!
