W-Star 4portový napája. panel s ochranou proti prepätiu 60V, 100Mbit

4 portový napájací power panel s ochranou proti prepätiu, poistkou a signalizáciou, 48V

POPIS

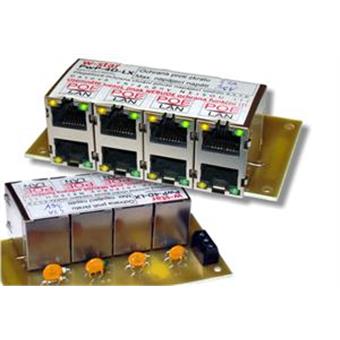

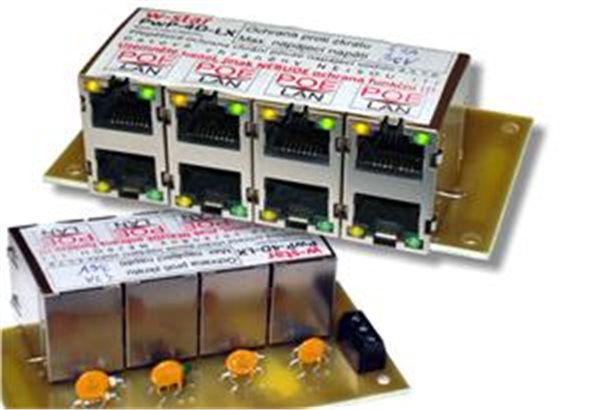

Nová verzia panela integrujúce 4 pasívne POE injektory, vhodný pre napájanie až štyroch zariadení jedným vhodne dimenzovaným zdrojom, opatrený kvalitné zemniace plochou a elektronickou ochranou proti přepětí.Panel je osadený navyše aj ochranou proti skratu na každom porte a signalizáciu napájania.

• Každý port má ochranu proti prepätiu - v tomto prípade 1,6A a 60V (hodnoty na obrázku sú iba informatívne). Konkrétne hodnota je uvedená v popise a možno ju individuálne zmeniť podľa požiadaviek zákazníka
• Každý port má zdvojnásobený počet ochranných prvkov tak, aby bol čo najlepšie chránený aj pri rozopnuté poistke proti skratu.
• 3 vodičovou svorkovnicu pre pripojenie napájania, ktorá umožňuje pripojiť vodičom do svorkovnice aj uzemnenie
• 4 otvory pre uchytenie v držiaku, alebo len v rozvádzači
• Indikácia stavu pomocou led - ak ľad svieti žlto, je v poriadku napájacie napätie panelu.
• Zeleno svieti led dióda, ak je port pod napätím. Jednoducho spoznáte, čo sa v porte deje.

Limity:
Max napájanie napätie ss 48V, striedavé 36V
Trvalý prúd 0,9A na port
Vypínací prúd 1,8A na port

Ak nesvieti žiadna ľad, je problém so zdrojom napätia.

Pokiaľ svieti žlté ledky a zelené nie, porty u ktorých nesvieti zelené ľad majú zapnutou poistku proti skratu - na porte je skrat.

Ak svieti aj žlté aj zelené ledky na porte všetko funguje bez problémov.

Do RJ45 konektorov dole sa pripájajú dátové káble bez napájania, horná konektor je určený pre pripojenie zariadenia využívajúce napájanie po ethernetovom kábli.

Na napájanie sa využívajú dva nepoužité páry ethernetového kábla. Napájanie je privedené z externého zdroja na skrutkovacie svorky.

Napájacie pary, zvyčajne: 4,5 (kladný pól) / 7,8 (záporný pól), konkrétne zapojenie si zvolí užívateľ sám pri montáži. Linky - pary 4 a 5 sú medzi sebou spojené a tiež 7 a 8 sú medzi sebou spojené. Panel nemožno použiť pre 1G sieť.

rozhranie:
• 4x RJ45 konektor pre pripojenie do LAN (Data)
• 4x RJ45 konektor pre zlúčený výstup (Data + Napájanie)
• 1x 3pin skrutkovacie pre pripojenie napájania
• 4x 3mm diera pre pripevnenie uzemňovacieho vodiča (vodič nie je súčasťou dodávky)
• ľad indikácia napájania (funguje iba v prípade, že na vodičoch 4,5 je plus)

uzemnenie:
Všeobecným problémom je poškodenie zariadenia prepätím na ethernetovom porte.

Power panel bol navrhnutý a vyrobený v Českej republike na základe dlhoročných skúseností s prevádzkou wifi zariadení. Preto je panel vybavený kvalitnou zemniaci plochou rozliatu po spodnej časti tlačeného spoja a vyvedenú do zemniacich bodov. Ak pripojíte zemniaci vodič k power panelu do zemniaceho bodu, budete mať priamo uzemnené tienenie UTP káblu a konektory. Odporúčame pre vonkajšiu inštaláciu používať tienený UTP kabel, pre vnútorné inštalácie stačí netienený, tým dôjde aj k oddeleniu uzemnenie aktívnych prvkov od zariadení, ktoré sú inštalované vo vonkajšom prostredí.

Ochrana proti prepätiu:
Napájacie - NEOBMEDZUJÚCE DÁTOVÉ - vodiče sú chránené proti prepätiu polovodičovými elektronickými súčiastkami. Je to z dôvodu ich rýchlejšie odozvy na prípadné prepätie než prevažne používané plynové bleskoistky.

V prípade, že je panel pod napätím stav indikuje svojím svitom LED dióda. Pokiaľ dióda nesvieti, je problém pravdepodobne v napájaní.

Zvyškové napätie pri testovaní rázovou vlnou 2000VA 8 / 20us dosahuje hodnoty nižšie ako 150V.

POZOR, ak pripojíte na 30V verziu napájanie vyššie ako cca 25V dôjde k trvalému a nevratnému poškodeniu elektronických súčiastok a ochrana (a pravdepodobne i panel) nebude funkčná.

Každá doska má kusovú skúšku, to znamená, že všetky jej funkcie boli otestované pri výrobe v SR.

POZOR, TOTO NIE JE PREPÄŤOVÁ OCHRANA, AK CHCETE Plnohodnotná ochrana proti prepätiu, POUŽITE láskavý sústavy zariadenia podľa normy !!!
